Se trata de un telescopio refractor clásico de focal larga, con 76,2mm de diámetro del objetivo y una distancia focal de 1250mm, con una relación focal f16,4. Bastante oscuro pero muy adecuado para observar la Luna (en especial), planetas y estrellas dobles. Con un ocular relativamente largo (32mm) ya se pueden ver separadas las dos estrellas principales de Mizar (ζ UMa / 79 Ursae Majoris). Este tubo tiene 123 cm de longitud total. Llega hasta los 134mm con el tubo enfocador extendido. Venía recogido en una caja de unas dimensiones asombrosas. Con 124x36x21 cm. Con dos piezas de poliestireno para encajar todas las piezas.
El telescopio recogido en su enorme caja de almacenamiento
Rotulación con el modelo y características sobre el enfocador. Nótese la pegatina con la supervisión del JTII (Japan Telescopes Inspection Institute)
Por el etiquetado y el envase, parece más de principios de la década de 1980, pero es exactamente igual que los marcados con la etiqueta ovalada de la década anterior (de marcas como Yamatar, Prinz 660 ó Dan Beam). El objetivo es un doblete acromático separado por aire (con tres separadores). Con tres deflectores (bafles) en el tubo principal y dos deflectores más en el tubo enfocador. Preparado para oculares de 1,25 pulgadas, con una rosca tipo Vixen (36,4mm) y sin viñeteo al usarlos.
El buscador lleva como objetivo un doblete cementado de 30mm y el ocular es de tipo Ramsden de 6 aumentos (6x30). Dotación óptica (0,965 pulgadas): - Diagonal con prisma - Barlow 2x, acromática con doblete cementado de 20mm - Ocular H 20mm corto en buen estado - Ocular HM 6mm. Faltan lentes - Ocular Or 4mm. Faltan lentes Montura tipo EQ1-EQ2 de gran tamaño. Sin acople para motor ni tornillo sinfín Trípode de madera muy alto. Construcción similar al Royal Astro.
Una vista general del Alstar OKT-142 sobre su montura original
Detalle de la montura del Alstar OKT-142
El tubo Alstar-Kenko sobre una montura EQ5, colocado con unas anillas y una cola de milano larga para darle mayor estabilidad. Lleva instalado el adaptador de 1,25 pulgadas, con una diagonal de espejo y un ocular de 32mm
Se encontraba en bastante buen estado, pero con todas las lentes manipuladas. Doblete del objetivo mal montado, doblete y ocular del buscador desmontados también, con la cruceta rota. Tras uma primera limpieza general, se montaron correctamente los elementos ópticos, reconstruyendo además la cruceta del buscador. Teníamos una visión de bastante buena calidad, pero no llega a dar una imagen bien contrastada. Posible problema de aberración cromática. En una segunda fase realizamos el repintado de todo el interior, incluyendo el tubo enfocador. Se usó imprimación negro mate (de la marca Vallejo). Mejoró un poco el contraste, pero no lo suficiente. En una tercera fase se ajustaron dos aspectos. Por una parte se arreglaron los separadores de las lentes del objetivo, que no estaban bien. Momento que se aprovechó para una limpieza a fondo de ambas lentes (a pesar de haberles pasado el pincel quedaban huellas dactilares marcadas). Por otra parte, se reajustó el primer deflector (el más cercano al objetivo). Tras todo esto, se repintó nuevamente el interior del tubo principal. En las pruebas realizadas de día, se ha podido llevar al telescopio hasta los 357 aumentos (ocular de 3,5mm) con buena nitidez en los detalles. Esto es muy por encima del aumento máximo teórico recomendado, que estaría entre los 152,4 y los 175 aumentos. Un detalle que hemos notado ya en varios telescopios refractores que hemos restaurado es que el primer deflector (el más próximo al objetivo) suele estar mal colocado. Parece ser que algunos usuarios de estos telescopios antiguos empujaban el deflector hacia el interior del tubo, ganando así algo más de luminosidad aparente. Pero esto deja pasar reflejos del borde de las lentes, rebajando la nitidez y contraste de la imagen. Se nota especialmente al subir los aumentos o ampliar las fotografías. En el caso de los oculares, se ha podido limpiar y recomponer el H20, pero en el caso de los otros dos faltaban lentes y se usarán como repuestos para otros. La lente de Barlow 2x (de estilo clásico de la época) es de bastante buena calidad. Una buena limpieza y el ennegrecido de los bordes han sido suficiente restauración. La diagonal de prisma también se limpió y funciona bien.

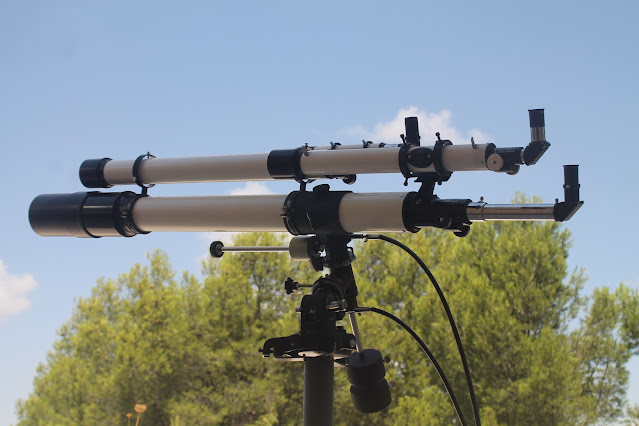

El Alstar-Kenko (a la derecha) junto al Royal Astro (a la izquierda) sobre sus monturas originales.
Una vez restaurado, se ha convertido en un equipo de muy alta calidad. Tras cuarenta años en servicio sigue dando mucha alegría.
El pasado día 3 de agosto publicamos una pequeña comparación entre tres tubos japoneses antiguos. De ellos el mejor con diferencia fue el Asahi Pentax 60/800. Nos sorprendió el fallo detectado en el Carton 60/910 (marcado como Favila BBI).
Repasando el estado del tubo Carton vimos que uno de los separadores del doblete acromático (uno de los separadores entre las dos lentes del objetivo) estaba en mal estado, dando mayor separación de la debida.
El par de lentes que forman el objetivo acromático del telescopio se encuentran separadas por aire, gracias a tres separadores pegados en la lente interior. Este diseño óptico bien ajustado y en focales largas (como es el caso, un f15) debería comportarse casi como apocromático, sin dejar que se perciba ningún halo de color en el borde de los objetos.
Una vez ajustado este separador, podemos ver como la aberración cromática vista ha desaparecido. En las ampliaciones del borde lunar se podía ver un halo rojizo que ha desparecido después del ajuste.
No hay magia, así que la resolución del tubo sólo ha mejorado un poco. Las fotografías no son muy comparables ya que la iluminación en la superficie lunar ha cambiado de un día para otro, pero se nota bastante.
El recorte ampliado que hemos comparado recoge la región lunar del Mar de las Crisis, Palus Somni (de unos163km) y un poco del Mar de la Tranquilidad y del Mar de la Fecundidad.
Unas fotografías comparando el antes y el después:
Fotografía sin retocar antes del ajuste:
Fotografía sin retocar después del ajuste:
Imágenes retocadas antes y después del ajuste:
Recorte antes y después:
Ampliación del borde lunar antes y después:
Parece que el ajuste ha sido positivo.
Esperamos que esta referencia les sirva para el mantenimiento o restauración de sus tubos ópticos. Saludos.
Aprovechando la luna creciente, hemos realizado unas fotografías comparando los resultados de tres refractores japoneses antiguos de 60mm. Con estos tubos era lo mejor que se podía observar.
Hemos tomado una serie de fotografías a foco primario. De estas hemos realizado un recorte y ampliación de la zona del cráter Ptolomeo (Tolomeo) para comprobar la calidad de la imagen.
El cráter Ptolomeo se encuentra más o menos en el centro de la Luna, con un diámetro de 154km y una profundidad de 2,4km. En el momento de las fotografías se encontraba cerca del terminador lunar y era un buen motivo de detalle.
Los tubos probados han sido:
Carton (marcado como Favila BBI) Modelo T-620. Años 80. Doblete acromático de 60mm. Longitud focal de 910mm. Relación focal f15.
Kenko (marcado como Revue) Modelo 4013. Finales de los años 60. Doblete acromático de 60mm. Distancia focal de 910mm. Relación focal f15.
Asahi Pentax. Modelo igual al "Jupiter 60mm". Años 60. Doblete acromático de 60mm. Distancia focal de 800mm. Relación focal f13,3.
Fotografías de la Luna completa, en cuarto creciente:
Con el Carton:
Con el Kenko:
Con el Pentax:
Comparativa de las tres imágenes juntas:
Recorte de la zona del cráter de Tolomeo (Ptolomeo):
Mapa de la zona recortada con los principales cráteres visibles:
Con el Carton:
Con el Kenko:
Con el Pentax:
Comparativa de las tres imágenes juntas:
Como podemos observar, las imágenes a foco primario son similares, salvando el caso del Pentax que en la original es un poco más pequeña (focal más corta) y más luminosa (es un f13,3 y los otros son f15).
En los recortes ampliados ya vemos una diferencia notable, en cuanto a definición y cromatismo. En el Carton se puede ver cierto cromatismo (aberración cromática) y un claro desenfoque de la imagen. La fotografía del Kenko es mucho mejor, pudiendo distinguir ya algunos detalles finos. Pero se lleva el premio el pequeño Pentax, con una definición mucho mejor y ausencia total de cromatismo.
Esperamos que este artículo sea de su interés. Gracias por vernos.
Se trata de un pequeño telescopio refractor de 60mm de apertura y una distancia focal de 800mm, con una relación focal de 13,3.
El número de serie en la placa de identificación es 236599. El número en la etiqueta del "Japan Telescopes Inspection Institute" es 525948.
Presenta pegada en el enfocador una etiqueta adhesiva ovalada del mencionado Instituto, con el rótulo "Passed" en mayúsculas rojas sobre fondo plateado y las letras del Instituto en mayúsculas y color azul.
En el boletín de instrucciones, impreso en Japón, tenemos la referencia 65001.
Por todo lo expuesto, creemos que su año de fabricación debe ser 1965.
Es idéntico a uno de los modelos "Jupiter" que Pentax vendió a finales de los años 50 (1959). Mismo aparato, misma caja de embalaje y mismos accesorios.
Lo cierto es que Asahi Optical fue fundada como "Asahi Optical Co." ó "Asahi Kogaku Goshi Kaisha" en noviembre de 1919 por el Sr. Kumao Kajiwara, en Tokio. En 1938, cambió su nombre a Asahi Optical Co. Ltd. Al final de la Segunda Guerra Mundial, Asahi Optical fue disuelto por la potencia ocupante, permitiendo su refundación en 1948.
El nombre "Pentax" fue originalmente una marca registrada del conglomerado industrial VEB Zeiss Ikon, de Alemania Oriental. La palabra es un acrónimo que une las palabras pentaprisma y "Contax", que era la marca de las cámaras de Zeiss previas a la SGM. Fue adquirida por la compañía Asahi Optical en 1957.
Telescopios con distintas focales producidos por Asahi Optical llevaban la denominación de "Jupiter". Probablemente y dado el éxito de sus cámaras fotográficas, Asahi Optical decidiera etiquetar sus aparatos como "Asahi Pentax" a finales de la década de 1950 o principios de la de 1960.
Es importante comentar que para Asahi era muy interesante hacerse con las técnicas de tratamiento de las lentes que tenían los alemanes. También hay comentarios sobre la compra de alguna compañía estadounidense de tratamiento de lentes. Como indicaba su propia publicidad, en sus telescopios usaban lentes tratadas con la misma calidad que en sus objetivos fotográficos.
Un 60mm con una relación focal alta. ¿Se verá algo? Aunque parezca mentira es un telescopio de muy alta calidad aunque un poco oscuro al subir de aumentos.
Los materiales de construcción y el detalle de los ajustes son excelentes. La óptica nos sorprende por su limpieza y nulo cromatismo.
No ha sido necesaria una restauración, simplemente una buena limpieza. Sí es cierto que el mecanismo de control fino de la altura venía roto y habrá que arreglarlo si se puede. De todos modos, es muy fácil colocar este tubo en una montura ecuatorial, ya que su diámetro es el estándar de la época.
El telescopio colocado sobre la montura ecuatorial Carton:
Todo el conjunto viene embalado en una caja de madera, que en este caso estaba en bastante mal estado. Adjuntamos dos imágenes, con y sin las patas del trípode en la caja:
La montura es altazimutal con controles finos (el control vertical venía roto). Se trata de un curioso sistema con dos tornillos sinfín para realizar los movimientos. Parece ser que la patente corresponde al año 1958. Una imagen de la misma, procedente del foro de Cloudynights:
El trípode lleva patas de madera, con una cadenita para unirlas.
El buscador es óptico de 5x20, con cruceta. También de muy buena calidad. Su ajuste es mediante tres tornillos.
Oculares y accesorios (de 0,965 pulgadas):
AH 20mm, para 40 aumentos
H 12,5mm, para 64 aumentos
H 9mm, para 88,8 aumentos
B 6mm, para 133,5 aumentos (*)
Diagonal de espejo
Prisma Porro para observación terrestre
Un filtro solar metálico, con un vidrio muy opaco bastante grueso. Va roscado en la parte exterior de los oculares, tras retirar la cubierta donde se indica la focal del ocular. Es un sistema extraño pero parece muy seguro para la época. Recordemos el peligro que supone el uso de estos filtros, que desaconsejamos totalmente.
Una copia de parte del boletín de instrucciones:
(*) El ocular BERTELÉ 6mm.
Mucho confiaba la empresa en este ocular, ya que estaría en el máximo aumento del telescopio. Se trata de un ocular con diseño Bertelé, original de 1925, creado por el ingeniero óptico alemán Ludwig Jakob Bertelé (1900-1985).
Consiste en cuatro lentes en tres grupos. Similar a un Kellner-II (de 1907), no simétrico.
En principio parece ser que fue usado en binoculares militares por el ejército de los Estados Unidos de América.
Es curioso que en la caja de madera del telescopio sólo venía sitio para guardar tres oculares, es decir, que el ocular Bertelé venía como un extra añadido en estos aparatos.
Una prueba en la Luna creciente:
Gracias por vernos.
M
T
G
Y
La función de sonido está limitada a 200 caracteres
Presentamos otro de esos curiosos telescopios, posiblemente construido en los años 80, en la época de la llegada del cometa Halley.
Muchos fabricantes de telescopios aprovecharon el interés generado por el evento del cometa para lanzar gran cantidad de productos. En ocasiones se trataba de aparatos para el mercado masivo, con escasa calidad o acabados menos cuidados para ofrecer precios asequibles que engancharan a futuros aficionados (esto no siempre salía bien).
Como ya hemos comentado en algún otro artículo, entre toda esta gran oferta de telescopios de los años ochenta se puede encontrar algún aparato de buena calidad.
Este telescopio, en su mayoría está construido con plástico, eso sí de buena calidad. Por la etiqueta de identificación y el tipo de envase, se corresponde con la década de 1980.
Por la luminosidad del aparato (F5), su peso liviano (1046 gramos, buscador incluido) y facilidad de manejo, sí sería un buen rastreador de cometas.
Descripción del aparato, según las instrucciones originales en japonés:
El envase es una gran maleta de plástico azul de 78x29x12,5 cm. El interior es una lámina de poliexpan con los huecos para las piezas.
Hemos rastreado varios catálogos disponibles, así como las páginas web de referencia, sin encontrar ningún dato sobre este telescopio.
Se trata de un pequeño telescopio refractor de 80mm de apertura y 400mm de distancia focal. La óptica es un doblete acromático espaciado por aire, con tres separadores.
Con un zócalo metálico inferior para roscar sobre cualquier trípode fotográfico.
A
pesar de su sencillez, el recorrido del enfocador es muy firme y se
puede sustituir el portaoculares de 0,965 pulgadas por uno de 1,25
pulgadas para usar diagonales y oculares más modernos (lleva una rosca tipo Vixen). La óptica tiene buena calidad.
Atención a la "tapa de apertura solar", muy común en las tapas de algunos telescopios, que probablemente se pudiera usar colocando un sistema para la observación por proyección, o bien se pudiera usar para colocar un filtro tipo Lámina Astrosolar. Recordemos que nunca se debe mirar al Sol sin los debidos filtros adecuados y homologados.
Una imagen con el portaocular de 1,25 pulgadas, con una diagonal y un ocular Meade Plössl de 26mm:
La construcción es muy similar a los modelos Pentaflex, Skywatcher u Omegon 80/400 modernos.

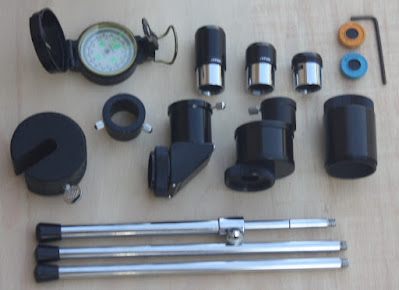

Como dotación original traía:
- Trípode altazimutal metálico, pero soporta muy poco peso y es bastante inestable.
- Diagonal de prisma 0,965 pulgadas.
- Inversor de imagen (prisma de Porro) roscable al tubo enfocador, tipo Vixen.
- Dos oculares (de 0,965 pulgadas), un Mizar Kellner de 20mm y uno no identificado H de 10mm. El folleto indica que venían tres, un K20, un H10 y un SR5.
- Buscador de 6x24 (de muy poco campo y bajo aumento, pero funcional).
- También se incluía, en este conjunto, una lente de Barlow 2x de bastante calidad.
Imagen de las instrucciones originales, en japonés:
Otro aparato curioso para observar los cielos. Gracias por vernos.
Telescopio construido en los años
1980. Fabricado en España por la empresa Industrias
Pedret.
Se trata de una empresa radicada en Parets del Vallès, Barcelona, fundada en 1967.
Existe
muy poca información sobre este fabricante y sobre estos
telescopios. Al
no disponer de instrucciones originales, toda la información ha sido
extraída de imágenes de anuncios en portales de compra-venta.
Bueno,
este es uno de los “telescopios de garaje” en peor
estado que nos hemos encontrado. Al estilo del Vixen 150/1300 que ya
restauramos anteriormente. La madera afectada por humedades,
revestimiento despegado o roto. El aglomerado de la base en muy mal
estado. Espejos muy sucios y con indicios de delaminados y manchas en
las capas de aluminización. Y sin embargo, en las primeras pruebas
realizadas (sin limpiar) se obtuvo una imagen decente.
Posiblemente
fuera fabricado en la primera
mitad de los años 1980, por
los oculares que lo acompañan. Quizá no se vendieran muchos
aparatos de esta apertura (10’), ya que es un telescopio muy
voluminoso, pesado y en su día era carísimo. Según
algunas páginas consultadas, en 1998 el Dobson de 150/1200 F8 -el
modelo más pequeño- costaba alrededor de 50.000 pts (300 euros de
entonces).
Como
en todos los que comentamos de los años 1980, cabe recordar que muchos fabricantes
ofrecieron sus productos al hilo del paso del cometa Halley en 1986.
En
muchos foros se habla bastante mal de estos telescopios, por la
calidad de los espejos, que si el aluminizado había que restaurarlo
cada cinco años, que si los enfocadores helicoidales no van bien,
que si los movimientos no son finos… Con un poco de mantenimiento y cuidado se pueden obtener buenos resultados.
Por
las pruebas realizadas, el fuerte de este aparato es su gran
luminosidad, por la inmensa apertura (255 mm) y el enorme secundario
(50x70mm). Para la distancia focal que tiene, podemos alcanzar
bastantes aumentos con oculares de focal relativamente larga y buena salida de pupila. Por
ejemplo, con el 20mm que trae de serie ya se llega a 75x. Y con un
5mm de calidad, con buena imagen a 300x. Lo hemos apretado un poco y
en diurno se ha podido subir a 600x con un 2,5mm.
Características
según el fabricante:
Tubo
de PVC lacado en blanco (interior en negro mate) de 310x1150 mm.
Araña
regulable con 4 flejes atornillados al tubo.
El
fabricante indica 255/1500 F6. Puede que sea más 254/1600 F6,3.
Espejo
primario parabólico y secundario plano de 50x70 mm.
Portaocular
micrométrico desmontable para 1,25’ y con reductor para 0,965’ .
Enfoque helicoidal (girando la pieza moleteada exterior).
Copia del esquema general del telescopio, a partir de unas instrucciones de la red
Etiquetado
del telescopio:
Trae
en un lateral la etiqueta azul
rotulada en blanco, con la
marca de Optic’s Pedret, sin
margen. Esta etiqueta carece de
indicaciones sobre la apertura o la distancia focal, tal como sí
llevan las etiquetas de otros
aparatos (¿quizá posteriores?) cuyas
fotografías se pueden ver en la red. No
se puede saber si esta diferencia se
debe al modelo diferente
o a la época de construcción
del tubo.
Detalle de la etiqueta del telescopio
Buscador:
De
gran campo 6x30, con retículo. Enfoque helicoidal del ocular.
Se podría decir que tiene un aspecto muy similar a los catalejos y buscadores de origen soviético de la época.
Llegó
con las ópticas sucias y bastantes marcas en la pintura del cuerpo.
Se desmontó, se limpiaron las ópticas y se repintó en el exterior
con laca blanca brillante y en el interior con pintura negra mate.
El
enfoque se produce al girar la pieza del extremo del ocular. Se puede
jugar un poco haciendo sobresalir el casquillo del tubo del buscador,
pero cuidado porque si se saca mucho el tornillo de fijación no hará
la presión correcta (se quedará el ocular torcido o podrá caerse).
El buscador, antes y después de la restauración
El
portaoculares/enfocador:
Se
trata de un sistema idéntico al de los telescopios Galaxy (que posiblemente también
fueron fabricados por Pedret, aunque no traen marca).
Para
hacer foco, se debe extraer el tubo hasta conseguir ver la imagen,
después se realiza el enfoque fino girando el mando moleteado con el
enfoque helicoidal. Es conveniente tener el roscado del enfocador
siempre regulado a la mitad del recorrido.
El
tubo del enfocador tiene las mismas dimensiones que el de un Galaxy,
con un tubo interior que permite colocar oculares de 1,25’,
pudiéndose poner un reductor a 0,965’.Todos estos accesorios se ajustan con un único tornillo lateral de presión
situado en la boca de cada una de las piezas.
El enfocador helicoidal es muy similar a los
enfocadores de algunos telescopios reflectores de Mizar de la década
de 1970.
Cuando
llegó, el enfocador helicoidal no se movía, tenía grasa
solidificada. Se limpió y lubricó adecuadamente (no hay que pasarse
poniendo grasa o vaselina, ya que con el calor puede caer al interior
del telescopio).
El tubo extensor estaba verdoso, fue limpiado y
pulido hasta sacarle el color
dorado brillante. Todas las piezas se repintaron en el interior con
pintura negra mate.
A la izquierda, arriba el enfocador cuando llegó, abajo ya limpio. A la derecha, despiece del enfocador antes de limpiarlo y aspecto ya instalado en el tubo.
La
base:
El
aglomerado de la base se encontraba en muy malas condiciones. En los
extremos se había hinchado, con el revestimiento despegado y parte
del aglomerado deshecho. La alternativa era construir una base nueva.
La
base nueva se ha construido con tablas de madera de pino sujetas
con un bastidor inferior de listones. Todas las piezas se
han encolado y atornillado. La base ha sido lijada y tratada con
aceite de linaza.
En
el centro se ha realizado un orificio para el paso del tornillo y en
la parte superior se han colocado los tres tacos de teflón para
facilitar el rozamiento del soporte con la base.
En
la parte inferior se han colocado cuatro ruedas industriales con
freno y bloqueo para permitir el movimiento del aparato pero poderlo
fijar cuando interese.
Además
se ha cortado un taco de madera, con un hueco central, para cubrir el
tornillo central, permitiendo el acceso al mismo si hace falta
ajustarlo.
Sustitución de la base de aglomerado por una de madera e instalación de las cuatro ruedas
Ajuste del tubo a la base:
El tubo está ajustado a la basemediante un fleje metálico interno que lo abraza. El fleje metálico está fijado a la base de aglomerado con dos tornillos de cabeza Allen. El tornillo de la parte inferior no es ajustable, pero el superior sirve para poder aflojar el fleje y mover el tubo para ajustar su equilibrio.
Para no tener que recurrir a una llave Allen y poder ajustarlo mejor, se ha sustituido el tornillo superior por una varilla roscada con una pequeña manivela en el exterior.
Del
espejo primario:
Espejo
de fundición en molde, no cortado de placa de vidrio. Se pueden ver las líneas
de la colada y no presenta esmerilado en el lateral o en la base.
Colocación
en la celda con tres topes frontales más tres tornillos de ajuste
para el centrado del espejo en la celda. Con tres pines inferiores
para regular el ajuste del espejo a la celda.
La
celda se une a la base metálica con tres tornillos de fijación, con
un tornillo de ajuste de profundidad al lado de cada uno.
Fijaciones del espejo primario y la celda del mismo
Espejo primario, antes y después de la limpieza. Se ha marcado el centro del espejo para su correcta colimación
Del espejo secundario:
El espejo secundario de este telescopio es quizá la pieza más deteriorada. Tras la limpieza observamos que existe una zona bastante desaluminizada (se observa como una nubecilla en la superficie del espejo). Es probable que se deba sustituir en un futuro si deseamos obtener buenos resultados.
La araña vino bastante mal ajustada, con uno de los flejes roto y reparado con alguna clase de pegamento, con la pintura desconchada y cayendo sobre el espejo primario. Se desmontó, reparó y pintó adecuadamente.
Los tornillitos Allen de ajuste han sido sustituidos por tornillos un poco más largos y con cabeza, para facilitar su ajuste incluso a mano.
Arriba la araña antes y después de restaurarla. Abajo el espejo secundario, antes y después de la limpieza (se observa como una nubecilla en la superficie y cierto delaminado en los bordes)
Aspecto exterior tras la restauración:
Una imagen del aparato tras su limpieza y restauración. Aún son visibles algunas zonas rotas en el aglomerado. Nótese la base nueva con las cuatro ruedas bloqueables. Lleva montado un ocular RKE Carton de 28mm y calibre de 1,25 pulgadas.
Oculares que llegaron:
(Todos de 0,965’,
probablemente
construidos en la primera mitad
de la década de 1980).
-
20 mm de Pedret (idéntico a los de los Galaxy de 25 aumentos).
Diseño simétrico con dobletes
cementados (Plössl). Sin el
típico casquillo exterior ni rosca para colocar filtros. Realmente
estaba diseñado para alojarse en los portaoculares cerrados de los
Galaxy.
-
HM 12,5 mm, con grabado “Japan”. Igual a los oculares de dotación en telescopios japoneses de la época.
-
AH 40 mm, de Mizar. Con etiqueta “Passed” del Instituto de
Inspección de Telescopios (1) redonda y amarilla (corresponde a
principios de los años 1980). Con su cajita acolchada de plástico.
-
OR 5 mm, de Mizar. Con su cajita acolchada de plástico.
-
Filtro “Moon” metálico, con un vidrio de color verde.
Conjunto de los oculares que acompañaban al telescopio
Detalle del ocular Mizar AH 40mm con su envase. Nótese la etiqueta amarilla en el casquillo del ocular
La
colimación:
Este
ha sido un apartado en el que hemos trabajado durante varios días.
Primero hay que centrar muy bien el espejo secundario, asegurándonos
que está en el ángulo correcto entre el enfocador y el tubo. A
continuación, con un colimador láser se ha llevado el punto a la
marca central del espejo primario y a su vez se ha centrado en el
punto que marca el colimador (moviendo los tornillos del espejo
primario). Si con aumentos elevados no da distorsiones, está
bastante bien colimado. Lo ideal es realizar una prueba de estrella, viendo los anillos de difracción y el disco de Airy en el desenfoque.
Una imagen de prueba:
Otros
Blogs donde se cuenta cómo han arreglado o modificado aparatos como este son:
Blog
de “Entreplanos”:
Restauración
de un Dobson Pedret de 206/1200 F6. Año 2018.
